Tấm Panel ALC – Bê Tông Khí Chưng Áp Cốt Thép
Tấm bê tông khí chưng áp có lưới cốt thép, rộng 600 mm, dày 75/100/150/200 mm, dài 1.200 – 2.400 mm. Dùng làm tường, sàn, lanh tô và mái. Nhẹ bằng 1/3 bê tông thường, chống cháy, cách âm cách nhiệt, thi công khô rất nhanh. Đạt TCVN 12867:2020. Giao tận công trình Miền Bắc – Miền Trung.
Giới thiệu
Tấm panel ALC (Autoclaved Lightweight Concrete) là tấm bê tông khí chưng áp có lưới cốt thép chịu lực bên trong, sản xuất trên dây chuyền công nghệ CHLB Đức. Đây là bước tiến của dòng vật liệu nhẹ: kết hợp bê tông khí chưng áp với lưới thép đã qua xử lý chống ăn mòn, cho phép dùng tấm làm kết cấu tường, sàn, mái thay cho tường xây gạch và sàn bê tông đổ tại chỗ.
Tấm có chiều rộng cố định 600 mm, chiều dày 75 / 100 / 150 / 200 mm, chiều dài tiêu chuẩn từ 1.200 mm đến 2.400 mm, hai cạnh tạo rãnh âm – dương giúp các tấm liên kết khít với nhau. Khối lượng thể tích chỉ 650 – 750 kg/m³, bằng khoảng một nửa gạch đặc và một phần ba bê tông thường, nhờ đó giảm đáng kể tải trọng truyền xuống móng.
Sản phẩm được sản xuất theo tiêu chuẩn quốc gia TCVN 12867:2020. Vật Liệu Xanh DHC nhập tấm ALC từ nhiều nhà máy trong nước (Viglacera, Gạch Khối Tân Kỷ Nguyên, Sông Đà Cao Cường…) nên luôn chủ động nguồn hàng và kích thước tấm theo yêu cầu công trình. Giao hàng tận chân công trình từ Miền Trung trở ra Miền Bắc. Gọi 0971 592 156 (Zalo) để nhận báo giá theo khối lượng.
Các loại tấm panel ALC đang cung cấp
- Tấm tường: làm tường bao, tường ngăn, tường chống cháy cho nhà dân dụng, nhà xưởng, nhà thép tiền chế. Lắp đứng hoặc lắp ngang tuỳ kết cấu.
- Tấm lát sàn – ốp trần: thay thế sàn bê tông đổ tại chỗ, sàn giả, sàn tấm xi măng; thi công khô, không cần cốp pha, không cần chờ bảo dưỡng.
- Tấm lanh tô – xà ngang: dùng cho vị trí trên cửa đi, cửa sổ và các ô chờ, thay lanh tô bê tông đúc.
- Tấm lợp mái: lợp mái nghiêng, mái thái, mái bằng, mái chống nóng cho nhà ở và nhà xưởng.
Lưu ý: DHC không cung cấp gạch chữ U vì nhà máy hiện không sản xuất mặt hàng này.
Lĩnh vực ứng dụng

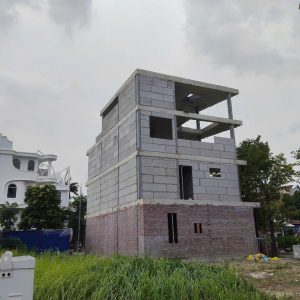

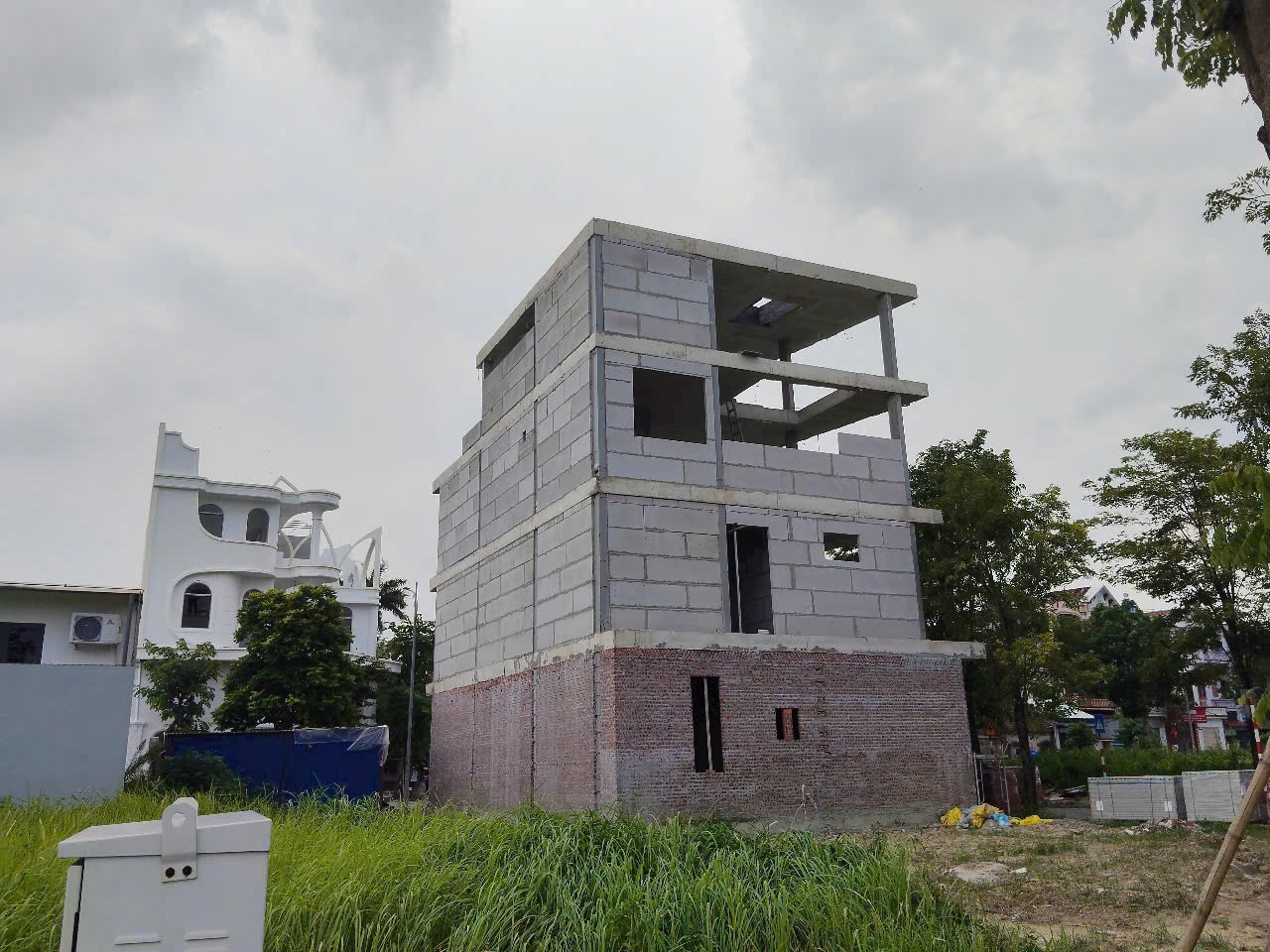

- Kết cấu tường bao và tường ngăn cho nhà ở dân dụng, nhà phố, biệt thự, nhà lắp ghép, tường rào.

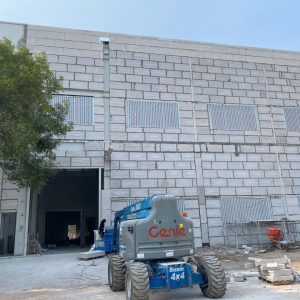

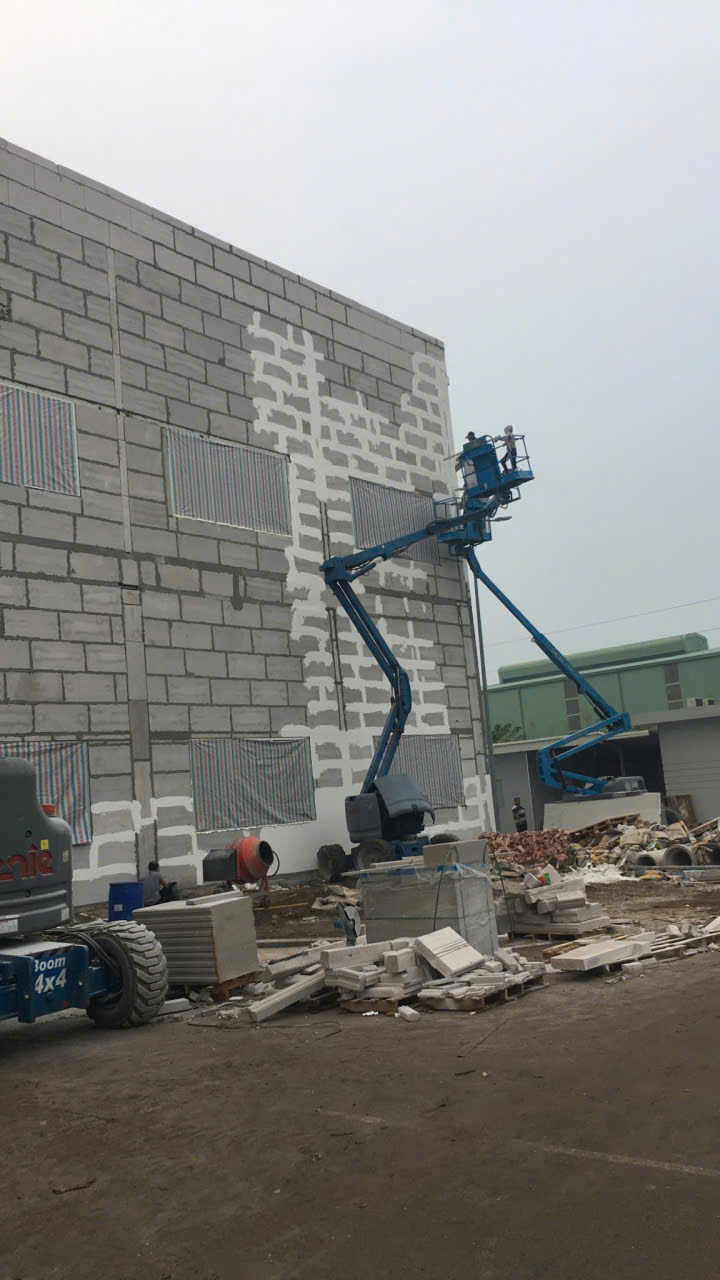

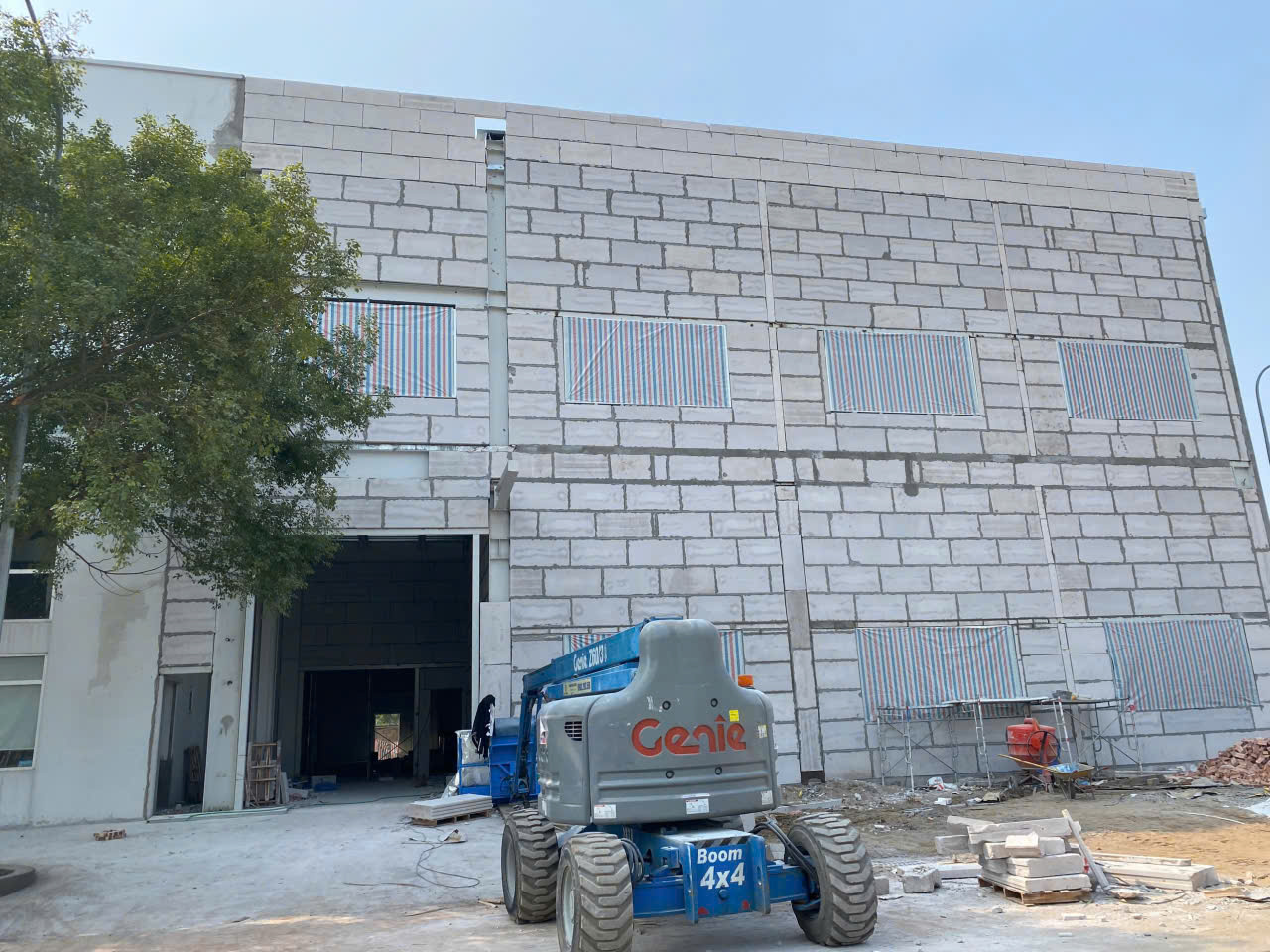

- Nhà thép tiền chế, nhà xưởng, nhà kho – nơi cần bao che nhanh và giảm tải cho khung thép.
- Kết cấu sàn nhẹ nhờ khả năng chịu uốn tốt: thay thế sàn bê tông đổ tại chỗ, sàn đúc, sàn giả.
- Chung cư, khách sạn, văn phòng, trường học, bệnh viện – nơi yêu cầu cách âm và tiến độ nhanh.
- Công trình có yêu cầu khắt khe về khả năng chống cháy của vật liệu bao che.
- Cải tạo, nâng tầng, chia lại không gian trên kết cấu cũ có giới hạn tải trọng.
Ưu điểm nổi trội
- Nhẹ, giảm tải kết cấu: 650 – 750 kg/m³, giảm tải trọng bản thân công trình, tiết kiệm chi phí móng và khung.
- Thi công cực nhanh: tấm khổ lớn, lắp khô bằng vữa liên kết mạch mỏng, một đội thợ có thể dựng hàng trăm m² tường mỗi ngày; không cốp pha, không chờ bảo dưỡng như bê tông đổ tại chỗ.
- Chống cháy: vật liệu không cháy; theo công bố của nhà sản xuất, tấm dày 100 mm đạt giới hạn chịu lửa tới 4 giờ.
- Cách âm – cách nhiệt: cấu trúc bọt khí khép kín giúp giảm ồn và giảm truyền nhiệt, nhà mát mùa hè, ấm mùa đông, tiết kiệm điện điều hoà.
- Chịu lực và chịu uốn tốt: có lưới cốt thép bên trong, sức treo tại điểm ≥ 1.000 N nên treo được thiết bị vệ sinh, tủ bếp, điều hoà.
- Bề mặt phẳng, ít hoàn thiện: chỉ cần xử lý mạch và bả skimcoat, tiết kiệm vữa trát và thời gian hoàn thiện.
- Gia công dễ: cắt, khoan, đục rãnh điện nước bằng dụng cụ thông thường.
- Thân thiện môi trường: không nung, tận dụng tro bay, giảm phát thải CO₂; thuộc nhóm vật liệu xây không nung được Nhà nước khuyến khích sử dụng.
Thông số kỹ thuật
Tính chất cơ lý (theo TCVN 12867:2020)
| Chỉ tiêu | Đơn vị | Thông số |
|---|---|---|
| Khối lượng thể tích khô | kg/m³ | ≤ 700 |
| Cường độ nén trung bình | MPa | ≥ 3,5 |
| Sức treo tại điểm | N | ≥ 1.000 |
| Độ co khô | mm/m | ≤ 0,2 |
| Khả năng chống va đập | lần | > 2,5 |
| Khả năng chống uốn | lần | > 1,5 |
Kích thước tiêu chuẩn (tấm 1 lưới thép)
| Chiều dày (mm) | Chiều rộng (mm) | Chiều dài (mm) |
|---|---|---|
| 75 | 600 | 1.200 – 2.400 |
| 100 | 600 | 1.200 – 2.400 |
| 150 | 600 | 1.200 – 2.400 |
| 200 | 600 | 1.200 – 2.400 |
Chiều rộng tấm cố định 600 mm. Chiều dài được cắt theo mô-đun thiết kế trong khoảng 1.200 – 2.400 mm. Với công trình cần tấm dài hơn hoặc quy cách đặc biệt, vui lòng liên hệ DHC để đặt hàng và xác nhận với nhà máy.
Sai lệch kích thước cho phép
| Hạng mục | Sai lệch cho phép (mm) |
|---|---|
| Chiều dài | + 5 |
| Chiều rộng | + 4 |
| Chiều dày | + 2 |
| Độ bằng phẳng bề mặt tấm | < 2 |
| Sai lệch đường chéo | < 6 |
Cốt thép trong tấm
- Lưới thép Ø4, giới hạn chảy ≥ 350 MPa, được xử lý chống ăn mòn.
- Cấu tạo lưới điển hình cho tấm khổ 1.200 x 600 mm: 4 thanh dọc L1100 và 4 thanh ngang L500.
- Lưới thép đặt giữa chiều dày tấm (b = a/2).
Chỉ tiêu ngoại quan
- Không cho phép: lộ cốt thép trên bề mặt, ba via mép tấm, vết nứt xuyên suốt theo hướng ngang/dọc/chiều dày tấm.
- Vết nứt mặt tấm dài 50 – 100 mm, rộng 0,5 – 2,0 mm: dưới 2 chỗ trên một tấm.
- Lỗ khí tổ ong đường kính 5 – 30 mm: không quá 3 lỗ; đường kính trên 30 mm: không cho phép.
- Vết sứt cạnh, mất góc kích thước 50 – 200 mm: không quá 2 chỗ; từ 200 mm trở lên: không cho phép.
Định mức thi công
Số lượng tấm
- Số tấm cần dùng cho 1 m² tường (tấm rộng 600 mm): 1 ÷ (0,6 × chiều dài tấm tính bằng mét). Ví dụ tấm dài 3 m: khoảng 0,56 tấm/m².
- Nên cộng thêm 3 – 5% hao hụt cho phần cắt gọt tại ô cửa, góc tường và đầu tấm.
Vữa liên kết tấm (dùng vữa liên kết chuyên dụng, ví dụ SCL-EkoFlex, mạch dày 3 – 5 mm)
| Chiều dày tấm | Định mức vữa liên kết |
|---|---|
| 75 mm | 4,5 – 6 kg/m² |
| 100 mm | 6 – 8 kg/m² |
| 150 mm | 9 – 11 kg/m² |
| 200 mm | 12 – 14 kg/m² |
Phụ kiện đi kèm
- Thanh chốt thép hoặc ke chữ L/chữ U liên kết chân và đỉnh tấm với kết cấu: theo thiết kế, thông thường 2 – 3 vị trí cho mỗi tấm.
- Lưới sợi thuỷ tinh chống nứt dán tại mạch ghép giữa hai tấm, bản rộng 100 – 150 mm.
- Bột bả skimcoat hoàn thiện bề mặt: khoảng 1,2 – 1,6 kg/m² cho một lớp.
- Keo/vữa chèn khe và silicone xử lý khe co giãn tại vị trí tiếp giáp với cột, dầm.
Định mức trên mang tính tham khảo, thay đổi theo tay nghề thợ và điều kiện thực tế của công trình. DHC hỗ trợ bóc tách khối lượng miễn phí khi khách gửi bản vẽ.
Hướng dẫn sử dụng
Chuẩn bị
- Kiểm tra mặt bằng chân tường, cốt cao độ và độ phẳng của kết cấu đỡ tấm.
- Dụng cụ: máy cắt đĩa, khoan, bay răng cưa, búa cao su, đòn bẩy nâng tấm, thước nivo, dây bật mực, thùng và máy trộn vữa.
- Trộn vữa liên kết theo đúng tỷ lệ nước ghi trên bao, để nghỉ khoảng 4 phút trước khi thi công.
Phương pháp lắp dựng
- Lắp đứng: tấm dựng thẳng đứng, phổ biến cho tường bao và tường ngăn; chiều cao tấm bằng chiều cao tầng.
- Lắp ngang: tấm nằm ngang, gối lên cột hoặc khung thép; thường dùng cho nhà thép tiền chế và tường có nhịp lớn.

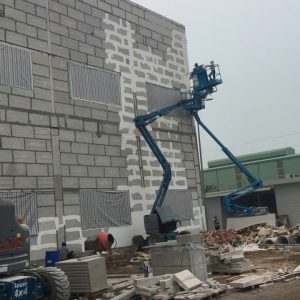

Trình tự thi công tường
- Bật mực định vị chân tường và tim tường trên sàn, trần.
- Phết vữa liên kết lên rãnh âm – dương và mặt tiếp giáp, dùng bay răng cưa nghiêng khoảng 60° gạt tạo rãnh.
- Dựng tấm vào vị trí, dùng đòn bẩy nâng sát trần, căn chỉnh phẳng và thẳng mạch, gõ búa cao su cho vữa bám đều. Duy trì mạch 3 – 5 mm.
- Cố định chân và đỉnh tấm vào kết cấu bằng ke thép và vít nở theo thiết kế.
- Chèn kín khe hở giữa đỉnh tấm và dầm/trần bằng vữa hoặc foam theo yêu cầu chống cháy, chống ồn.
- Đục rãnh điện nước sau khi tường đã ổn định, chèn lại bằng vữa liên kết, tránh đục cắt đứt cốt thép trong tấm.
- Dán lưới sợi thuỷ tinh tại các mạch ghép, sau đó bả skimcoat và sơn hoàn thiện.

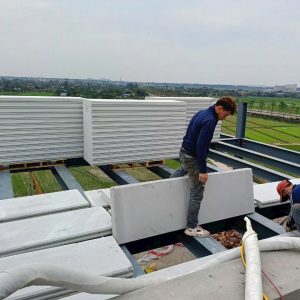

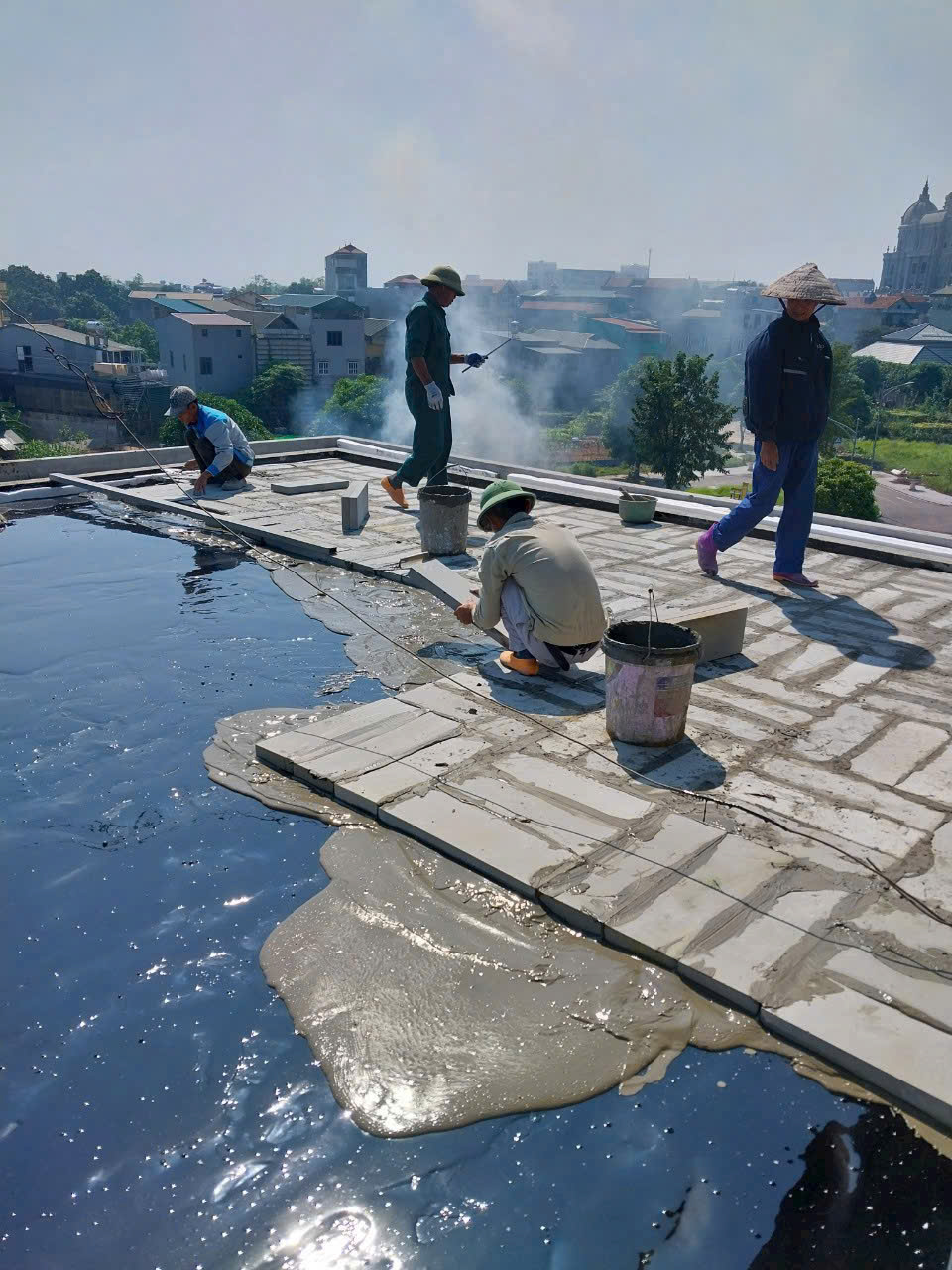

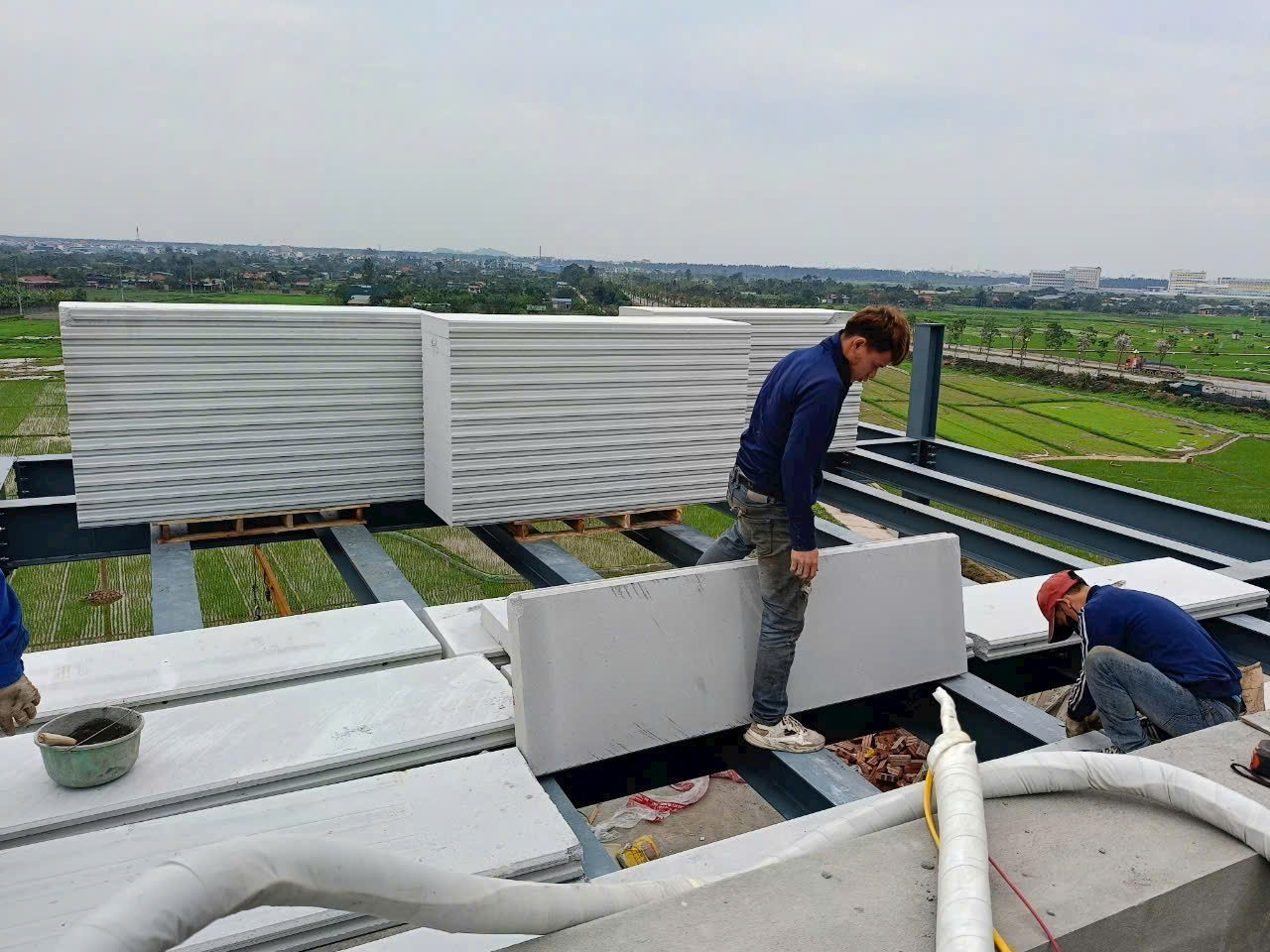

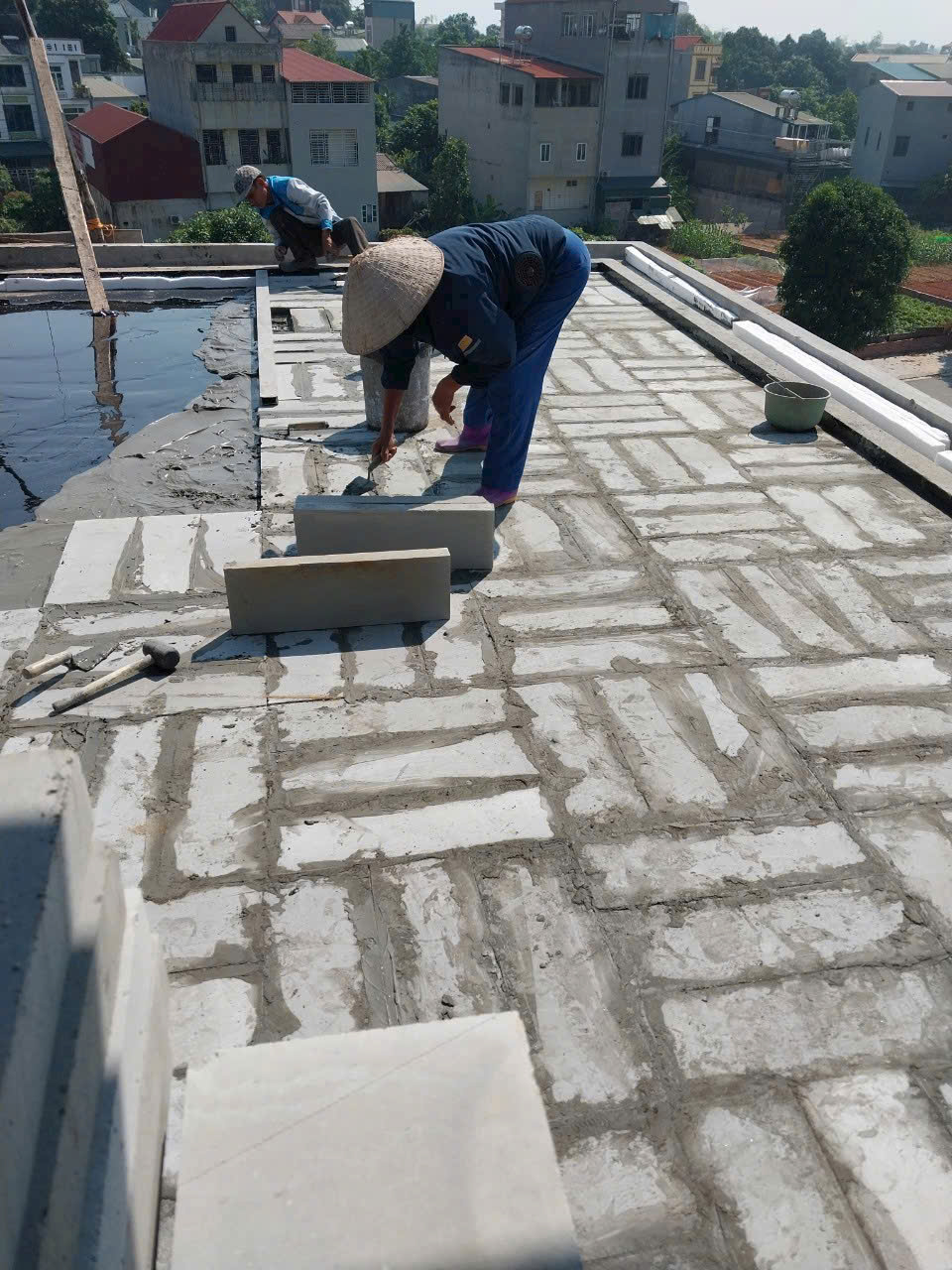

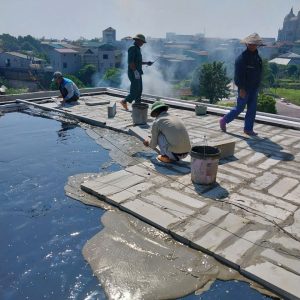

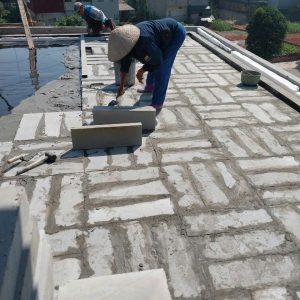

Thi công sàn và mái
- Tấm gối lên dầm/tường tối thiểu theo thiết kế, thông thường không nhỏ hơn 50 mm mỗi đầu.
- Liên kết các tấm bằng vữa liên kết tại rãnh âm – dương, mạch 3 – 5 mm, kết hợp thanh neo theo thiết kế.
- Không được đục cắt ngang cốt thép chịu lực của tấm sàn, tấm mái.
- Chỉ chất tải lên sàn sau khi vữa liên kết đã đạt cường độ theo hướng dẫn của nhà sản xuất vữa.
Lưu trữ và bảo quản
- Khi chưa sử dụng, giữ nguyên lớp nilon quấn quanh pallet tấm.
- Xếp pallet trên nền phẳng, khô ráo, tránh ngập nước và tránh va đập vào cạnh tấm.
- Không xếp chồng quá số lớp nhà máy khuyến cáo; kê lót đúng vị trí để tránh cong vênh, gãy tấm.
- Nâng hạ bằng xe nâng hoặc cẩu có dây mềm, không kéo lê tấm trên nền.
Khuyến cáo an toàn
- Tấm khổ lớn và nặng: bố trí đủ người và thiết bị nâng khi dựng tấm, đặc biệt với tấm dài trên 3 m.
- Đeo găng tay, kính bảo hộ và khẩu trang khi cắt, khoan, đục vì phát sinh bụi.
- Không đứng dưới khu vực đang cẩu, nâng tấm.
- Vữa liên kết có thành phần xi măng, có thể gây dị ứng khi tiếp xúc trực tiếp với da và mắt.
- Với các trường hợp kết cấu đặc biệt (nhịp lớn, tải trọng lớn, yêu cầu chống cháy cao), vui lòng liên hệ DHC để được tư vấn phương án và xác nhận với nhà máy trước khi thi công.
